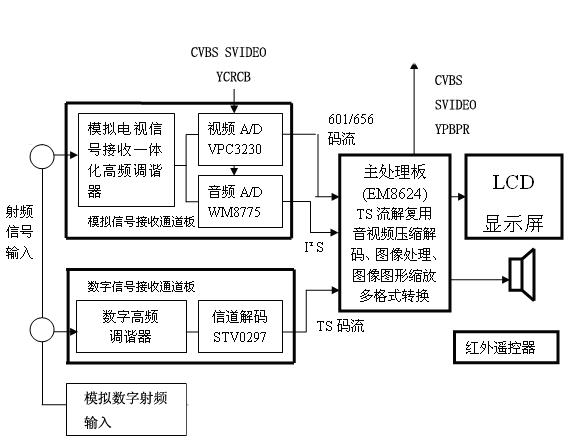

模拟电视信号接收通道由一体化高频调谐器及视音频A/D变换模块组成，接收有线模拟电视射频信号，产生ITU-R601的数字电视信号及I2S数字伴音信号，输出到主处理板中进行图像增强、阁像缩放、格式变换等处理。 数字电视信号接收通道由数字高频调谐器及信道解码组成，接收有线数字电视射频信号，产生MPEG-2的TS流，输出到主处理板中进行解复用、MPEG-2解码及进行图像增强、阁像缩放、格式变换等处理。 主处理板主要由Sigma Design公司的EM8624集成电路完成，它主要完成TS码流解复用、MPEG-2等视音频压缩解码、数字图像增强、图像缩放及格式变换等处理，处理后的RGB数字电视信号经电平变换电路变换成低电平的差分信号LVDS，推动LCD荧光屏工作。

　　人性化的操作界面：

实验一 　数字电视实验系统的总体功能

实验九 　QAM 解调及信道解码的研究

实验十　 MPEG 编码中的节目专用信息（ PSI ）的分析

实验十一　 MPEG 编码参数调整对图像质量的影响

实验十二　 图像缩放及图像格式变换的研究

实验五　 亮色延迟对视频质量的影响

实验十三 　视音频编解码延迟的研究

实验六　 数字电视信号 ITU-601 （ ITU-656 ）及图像缩放模式

实验七　 模拟音频信号数字化（ A/D 变换）

实验十五 　LCD 屏示屏与主板接口的研究

实验八　 数字音频参数的调整
